主題內容與適用范圍

塑膠跑道驗收標準規定了塑膠跑道的技術要求、試驗方法、檢驗規則、使用和維修。

塑膠跑道驗收標準適用于以聚氨酯為主要材料的混合型彈性體鋪設的體育場館、跑道。

定義

塑膠跑道是指用具有橡塑性質的合成材料彈性體鋪設的用于田徑比賽的場地鋪面面層。

引用標準

GB/T 531 橡膠邵A硬度試驗方法

GB/T 1681 硫化橡膠回彈性的測定

GB 2941 橡膠試樣環境調節和試驗的標準溫度、濕度及時間

GB 9865 硫化橡膠樣品和試樣的制備

GB 10111 利用隨機數骰子進行隨機抽樣的方法

GB 10633 鋼卷尺

GB/T 10654 高聚物多孔彈性材料拉伸強度和扯斷伸長率的測定

跑道驗收

合成材料面層運動場地按使用功能分為田徑場地、球類場地和其他活動場地等。

合成材料面層運動場地按材料形態分為現澆型面層運動場地、預制型面層運動場地和人造草面層運動場地等。

環境評估

合成材料面層運動場地的鋪裝應綜合評估通風、擴散等周邊環境條件，在通風、擴散條件不良的運動場地，鋪裝合成材料面層應慎重，并應選用污染物釋放量低的合成材料面層。

合成材料面層運動場地的鋪裝應避免廢氣、廢水、固體廢棄物等對場地水土及周邊環境的污染。

原料評估

鋪裝前應提供所需使用的原料清單及依照 GB/T 16483 編寫的《化學品安全技術說明書》，應確保所使用的原料以及鋪裝后的合成材料運動場地在正常及預期使用條件下不會對人體健康和生態環境產生危害。

場地基礎

基礎條件應符合合成材料面層鋪裝工藝規范要求。基礎禁止使用煤焦油瀝青。

合成材料運動場地面層厚度應符合表 1 規定。

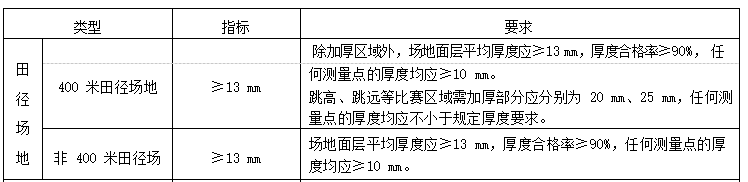

表1

新國標塑膠跑道顆粒指標要求：合成材料運動場地面層中無機填料及高聚物的限量要求

1.除人造草面層以外的合成材料面層中，無機填料含量不應超過 65%。

2.合成材料面層防滑膠粒及人造草面層填充顆粒中高聚物總量不應低于 20%。

新國標塑膠跑道樣品化學環保指標要求：合成材料面層成品中有害物質限量及氣味要求

合成材料面層成品中有害物質限量及氣味應滿足表 3 的要求。

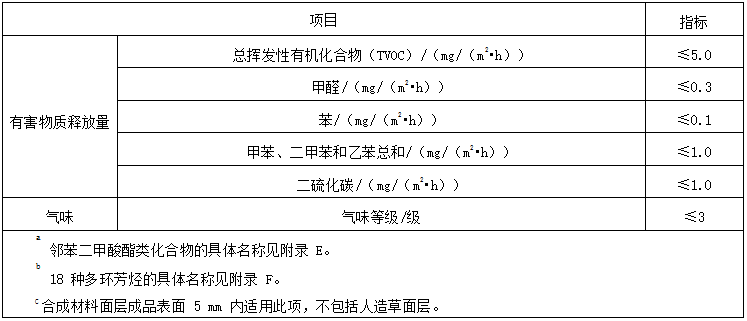

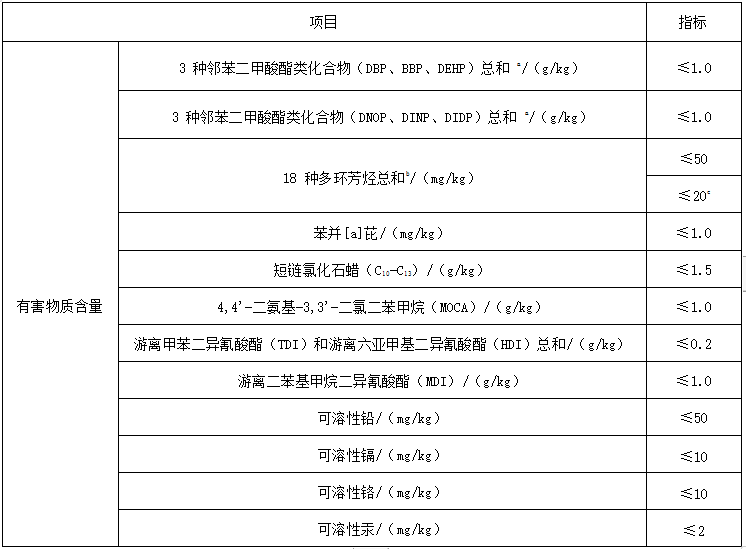

表3 合成材料面層成品中有害物質限量及氣味要求

新國標塑膠跑道原材料（跑道PU主材、跑道PU面漆、單組份膠水、epdm面層防滑膠粒、跑道底層膠粒）化學環保指標要求：合成材料面層原料中有害物質限量要求

鋪裝時使用的非固體原料（包括各種膠粘劑、現澆型面層用預聚體和多元醇樹脂組分等）中有害物質限量應符合表 4 的要求。

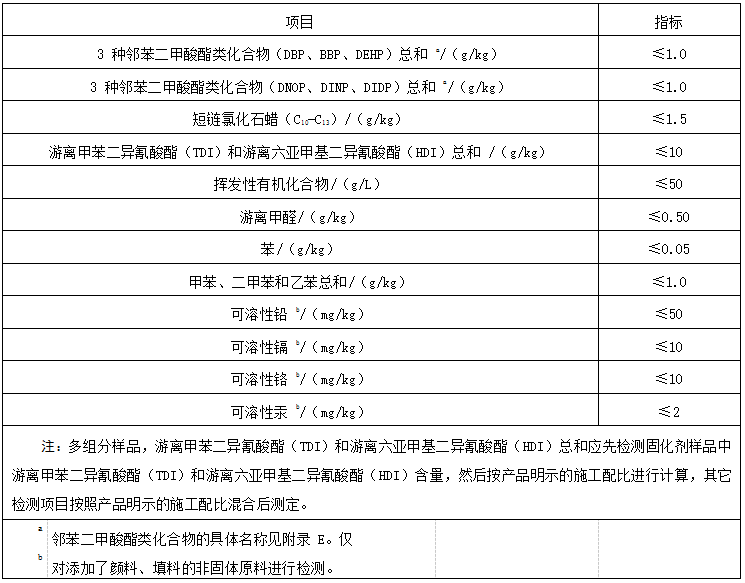

表4 非固體原料中有害物質限量要求

鋪裝時使用的固體原料中有害物質限量及氣味要求應符合表 5。

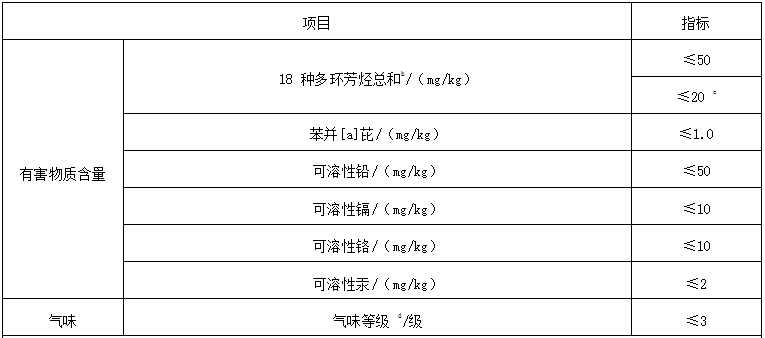

表5 固體原料a中有害物質限量及氣味要求

原料使用前，在建設方（或代建方、使用方）、監理方及施工方代表等相關人員見證下在鋪裝現場取樣。非固體原料應充分攪拌后裝入干凈的玻璃或聚四氟乙烯瓶中密封保存，多組分非固體原料應將各組分分別存放；固體原料取樣后裝入聚乙烯或聚四氟乙烯袋密封保存。

同一批次同一規格取一組樣品，固體原料每組取樣量不少于 500 g，非固體原料每組取樣量不少于250 mL。

現澆型面層應在鋪設后14天至28天內，在建設方（或代建方、使用方）、監理方及施工方代表等相關人員見證下直接從運動場地上挖取一塊樣品，樣品規格不小于 500 mm×500 mm×實際厚度，挖取樣品位置的確定規則見附錄 J，樣品挖取后用聚乙烯或聚四氟乙烯袋密封，置于陰涼干燥處。

注：500 mm×500 mm×實際厚度的樣品規格可滿足有效容積為 200 L 的環境艙進行有害物質釋放速率的測試。若環境艙有效容積不是 200 L，則樣品規格至少應滿足測試艙測試時載荷比（0.4 m2/m3）的要求。

在建設方（或代建方、使用方）、監理方及施工方代表等相關人員見證下在現場鋪裝的同時平行制備不少于三塊樣品。每塊樣品規格不小于300 mm×400 mm×實際厚度，其中 1 塊作為檢測用樣，其余作為復測備樣。平行樣的制樣配方、工藝和厚度應與現場施工相同。樣品至少經過 14 天固化后封樣， 置于陰涼干燥處。必要時，應在鋪裝完成后的場地上挖取樣品。

新國標給了地材行業一把標尺，新國標不僅從“國家推薦標準” 變為 “國家強制標準”，還增加了諸多內容，新標準的實施，正是為地材行業長遠發展的布局。

本期新國標解讀-塑膠跑道驗收到這里就結束啦，如果您有關于體育、跑道產品想了解的，歡迎后臺私信告訴星仔！

更多精彩信息，長按掃描下方二維碼，關注迪耐斯公眾號，獲取行業一手資料~
